纸质档案酸化现状与汉龙公司脱酸解决方案
2021-11-09 来源:
29人观看
0人喜欢
鉴于当前纸质档案酸化严重现状,汉龙公司引进了先进的有机溶液脱酸技术,适用于档案、古籍、经书、字画、手稿、报纸、地图、拓片等所有纸质文献的脱酸处理。

       纸张是重要的档案载体,引起纸张老化有多种因素,其中酸性物质是影响纸张耐久性、促使纸张老化加剧的主要原因之一,因此脱酸技术是纸质档案文献保护中极为重要的技术。《古籍修复技术规范与质量要求》强调“通过开展脱酸工作对图书或档案实行长久保护”的理念,《档案保护技术手册》明确将脱酸列为纸质档案保护的重要内容;2015—2021年,国家档案局连续7年将脱酸列入《国家档案局科技项目立项选题指南》。可见,档案脱酸已经成为当前档案保护工作中非常紧迫的一项任务。

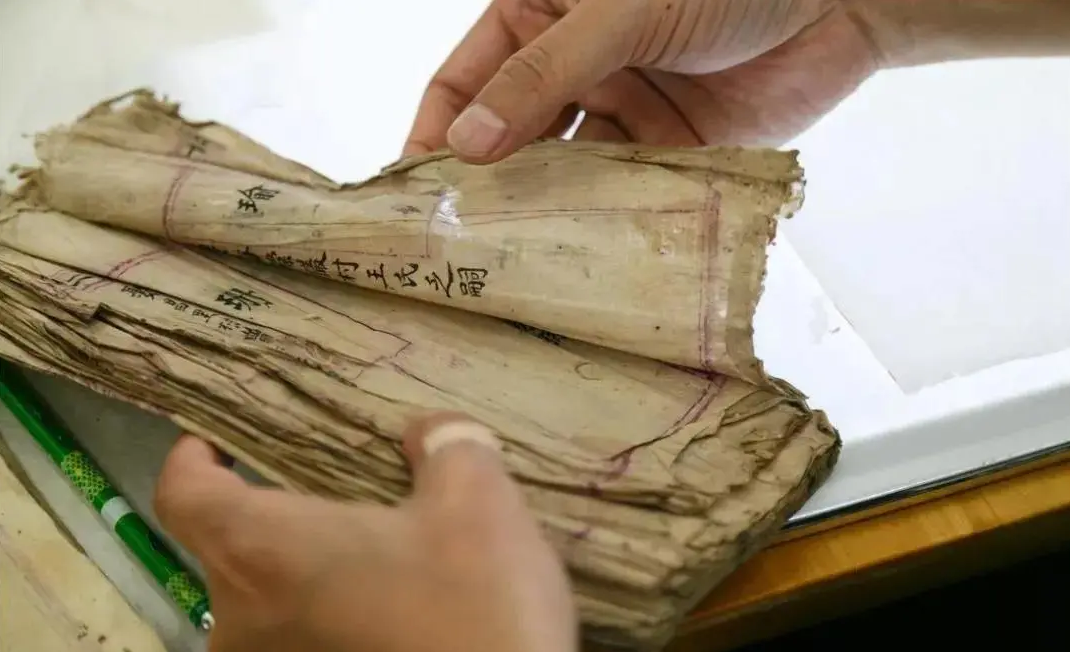

       当前,各级档案馆、图书馆的纸质档案文献均有不同程度的酸化现象,民国档案文献的酸化问题尤其严重。国家图书馆“馆藏纸质文献酸性和保存现状的调查与分析”课题,对馆藏15类纸质文献的酸性和变质程度进行了全面检测,结果显示馆藏各类纸质文献的平均pH值都低于未酸化值6.8,呈现酸性。其中,pH值低于6.1的占84%,pH值低于5.0严重酸化的占62%。民国文献纸张的平均pH值低于4.5,表明目前馆藏民国文献已全面受损,发生中度以上酸化受损的文献比例达到90%以上,而民国初年的文献更是100%受损。

       2018年,中国第二历史档案馆对馆藏数字化后的民国档案的酸度情况开展了系统调研,其结果显示:民国档案酸度年平均pH值在5.08~6.67之间,总平均值为5.57。1937年之前的民国档案酸度的年平均pH值在5.0~5.5之间;1937—1945年民国档案的pH值开始出现快速升高,最高达到6.5;1945年之后民国档案的pH值开始明显下降,一直持续到1949年。通过分析,认为1937—1945年档案纸张pH值上升的主要原因是档案所用纸张发生了变化。这期间正值抗日战争时期,战争造成机器造纸工厂减产、停产,纸张进口渠道受阻,机制纸供应中断,为了满足书刊出版需要,不得不大量采用手工纸,而手工纸的pH值往往比机制纸高很多。

       其他不少单位也针对馆藏档案开展了酸化情况调研,一致认为当前档案酸化严重。纸张的主要成分是纤维素,纤维素在中性和弱碱性条件下是相当稳定的,但是在酸的催化作用下,水解速度显著加快,且pH值越低,水解速度越快;而纸张中的醛基及羧基等氧化官能团的存在还会引起氧化还原反应,从而加速纤维的水解过程。此外,在水解过程中酸并未消耗,而是越积越多,其危害越来越大。纸张的酸化是递增的动态损伤,这一点与撕裂、污染等静态的损伤不同。对于静态的损伤,我们可以通过环境调控和减少使用等措施保护其不再恶化,但对酸化纸张如果不做处理,纸张的酸化程度就会日益加速严重。因此,档案脱酸工作刻不容缓。

       对于脱酸的研究始于20世纪30年代,目前一般认为档案脱酸主要有气相脱酸法、水溶液脱酸法和有机溶液脱酸法等。

       气相脱酸法是利用能气化的碱性物质或挥发性碱性气体脱酸的方法。气相脱酸虽然对档案纸张物理性质基本不产生影响,但碱性物质残留也几乎为零,脱酸后的档案在较短时间内就会出现再次酸化现象,因此气相脱酸的效果并不够理想。随着环保理念的日益强化,这种脱酸法已经很少有人使用。

       水溶液脱酸法是以碱性水溶液、缓冲溶液为介质,通过脱酸溶液中的碱性物质与酸化纸张反应达到脱酸目的的方法,是一种较为直接和便捷的方法。水溶液脱酸法简单且安全,但其缺点也是显而易见的,如:长时间浸泡可能造成档案纸张的变形、褶皱甚至破损以及部分字迹的损害;脱酸后需要干燥压平等处理,降低了工作效率等。

       为了克服水溶液脱酸的缺点,20世纪70年代,学者们开始研究以有机溶剂为脱酸介质的方法,并取得很大进展。有机溶液脱酸法是以碱性有机溶液为脱酸液与纸张中的酸性物质进行中和反应,以达到使纸张脱酸目的的方法。目前,有机溶液脱酸法已逐渐成为应用最为广泛的批量档案脱酸法。

       北京市汉龙实业有限公司自成立以来就致力于档案、古籍等纸质文献的保护,为国内档案、古籍的再生性保护和原生性保护做出了卓越的贡献。鉴于当前纸质档案酸化严重现状,汉龙公司引进了先进的有机溶液脱酸技术,适用于档案、古籍、经书、字画、手稿、报纸、地图、拓片等所有纸质文献的脱酸处理。经国内权威机构评定,该技术多项技术指标在国内处于领先地位,脱酸液安全稳定,无燃烧爆炸危险,对文献载体无损伤,对人身健康无危害,不污染环境,脱酸效果彻底、持久。

       汉龙公司有机溶液脱酸技术原理为纳米级别的碱性氧化物颗粒与空气中的水分相结合生成碱性物质包裹在纸张纤维上与酸性成分进行中和,得到碱保留成分,碱保留量为0.5-1.5%。纸张pH从脱酸前的2.8-4.5达到脱酸后的8.0-9.0。实验证明,经过脱酸处理后,80%的图书使用寿命可延长3到5倍,得到了明显的提高,可以确保在未来的几个世纪都能保存完好。汉龙有机溶液脱酸液无需定期更换,可以长期循环使用,脱酸处理成本极低。经独立测试证明这些有机溶液脱酸液是安全环保、 无毒无害且优质高效的。

       汉龙公司有机溶液脱酸技术拥有多种脱酸处理解决方案,包括整本书批量处理解决方案、整卷档案批量处理解决方案、单张纸连续喷雾脱酸处理解决方案、大幅面喷雾脱酸处理解决方案,无论馆藏单位大小,藏品多少,汉龙公司都能为您提供完美的解决方案。

       汉龙公司有机溶液脱酸技术拥有以下优势:

灵活的处理方式:既可以处理一张纸,也可以处理一批书。

脱酸处理幅面不受限制:既可以处理32K、16K、A4大小的纸张,也可以处理A0或2A0超大幅面纸张。

不同年代、不同种类、不同酸化程度的纸张都可以放在一起处理,无需单独分类。

脱酸前无需冷冻和真空干燥预处理、直接进入脱酸液中浸泡、经过真空干燥后的纸张可以立即投入使用。整本古籍线装书也可以进行大规模批量脱酸保护。

整卷档案装在特制的文件盒中批量处理,处理过程中纸张固定不动,很好地保障了档案在脱酸过程中的安全性。

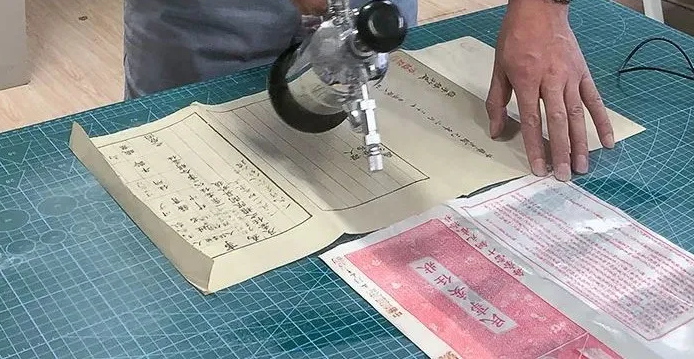

直接使用连续喷雾脱酸机或不锈钢喷壶进行大面积单张纸喷雾脱酸,脱酸后的纸张迅速干燥,纸张不褶皱、不变形、不膨胀、不变厚、不变硬。

经过脱酸处理后的纸张上的油墨印刷字迹图案、手写字迹及各种颜色印章等颜料层无开裂、无脱落、无洇化,脱酸过程中对水性字迹无任何影响。

脱酸干燥过程中无需加热,脱酸后的纸张装订部分的粘结剂不会出现膨胀开裂。

脱酸处理后的纸张色度值不变,白度略有提升。

脱酸处理后的纸张看不到、摸不着碱性储备物质,碱性储备物质镶嵌在纸张纤维结构中,脱酸前后的纸张粗糙度无变化。

不会引起纸张膨胀、褶皱变形,纸张的纤维结构不会发生任何改变。

脱酸后的古籍、图书、档案无需任何后处理,可以直接放回书架。

修复后的纸张在脱酸过程中不会导致浆糊溶解或修补材料脱落,操作者可以先对破损纸张进行修复加固,最后统一脱酸处理,脱酸后的纸张修复部位和未修复部位的pH均匀一致。
